Классификация соединений деревянных элементов

Соединение деревянных элементов по длине называется сращиванием, по ширине – сплачиванием, под углом – связыванием, прикрепление к опорам – анкерованием.
При изготовлении узлов и стыков деревянных соединений изготавливают всевозможные гнезда, отверстия и врезки, что уменьшает сечения и ослабляет деревянные конструкции. Разрушение деревянных конструкций, как правило, начинается с соединений. От правильности выбора вида соединения его расчета и изготовления, зависит прочность и надежность конструкции в целом.

При соединении сжатых элементов усилия сжатия передаются непосредственно от одного элемента другому. Это наиболее простой вид соединений, в котором не требуются рабочие связи. В соединении изгибаемых элементов уже необходимы рабочие связи – это более сложный вид соединений. Наиболее сложные узлы и стыки у соединений растянутых элементов. Здесь наиболее часто применяются металлические связи.

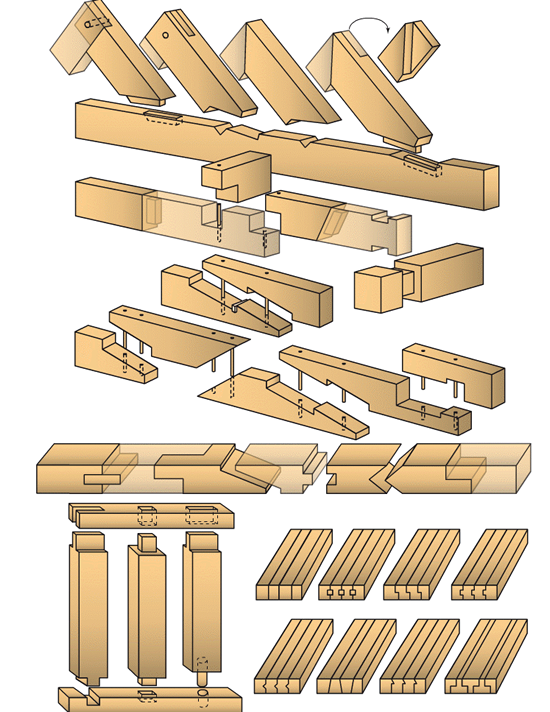

Существует, примерно, 40-50 различных типов соединений деревянных элементов (рис. 1), которые по характеру работы разделяются на две группы:
Соединения без расчетных связей. В узлах присутствуют только конструктивные связи обеспечивающие пространственную и геометрическую неподвижность соединения. К этому типу соединений, например, относятся упоры и врубки работающие на сжатие.

Соединения с расчетными связями. Работающими на сжатие (шпонками, колодками). Работающими на изгиб (нагелями, болтами, штырями, гвоздями, винтами, деревянными пластинками). Работающими на растяжение (болтами, гвоздями, винтами, хомутами, тяжами). Работающими на сдвиг (клеевыми швами).

Так как в различных типах соединений могут присутствовать одинаковые виды связей целесообразно рассматривать соединения по следующей классификации:

1. Без специальных связей
2. С деревянными связями
3. С металлическими связями
4. С клеевыми связями

Главные требования предъявляемые ко всем соединениям деревянных элементов: обеспечение в узлах и стыках вязкости, дробности и плотности.
При работе древесины на сжатие, растяжение, растягивание и сдвиг в ней, в отличие от металлических соединений, не происходит пластических перераспределений напряжения, а наоборот, присутствует хрупкое разрушение: скалывание вдоль и поперек волокон. Нейтрализация скалывания обеспечивается, прежде всего, работой соединения на смятие древесины, это называется вязкостью соединения. Для наращивания вязкости, соединение «дробят»: увеличивают насколько возможно количество связей, за счет которых напряжения смятия передаются более равномерно.

Для устранения «рыхлых» деформаций, соединение делают плотным. Иными словами, например, врубка одного деревянного элемента в другой, должна иметь достаточную площадь для передачи нагрузки, эта площадь для предотвращения скалывания, должна быть раздроблена на несколько площадей, а все соединение должно быть без зазоров, т.е. плотным.
