Спайдерное остекление: виды, особенности, монтаж

Тёмные города с неприветливыми, монументальными стенами уходят в прошлое. На их место приходят облегчённые, светопрозрачные сооружения из стекла с металлом. Один из способов сделать их такими — спайдерное остекление фасадов. Его особенность — небольшие, но прочные металлические крепления, которые удерживают стеклянные пластины. Предлагаем разобраться, как устроен светопрозрачная конструкция, кому она полезен, в чём достоинства и сложности.

Что это такое?

В 1982 году на рынок фасадного остекления ворвалась технология, получившая название «планарная». Если посмотреть на постройку издалека, можно увидеть эффект паутины, создаваемый крепёжными элементами. Отсюда второе, более популярное название — спайдерная.

Спайдерная разработка не зависит от алюминиевых, стальных, пластиковых профилей. Стёкла удерживают точки крепления с шарнирными связями. Это плюс, поскольку у разработчиков получилось избавиться от тяжёлых, громоздких профилей. Крепёж находится внутри, а снаружи остаётся гладкая поверхность. Поэтому здания воспринимаются глазом как целиком собранные из стекла.

Разработка имеет универсальное значение. Применяется при сборке фасадов для жилых, офисных, общественных построек, бизнес-центров.

Преимущества и особенности

Есть ряд особенностей, которые выделяют спайдерное остекление:

1. Монолитность

В отличие от профильных решений, крепёжные системы из кронштейнов-«пауков» помогают собрать ровную поверхность.

2. Много света

Массивные каркасные элементы полностью отсутствуют. Нет преград, которые мешают проникновению света. Жилые комнаты, рабочие помещения «заливает» светом. А под куполами, изготовленными по технологии, хорошо создавать оранжереи, зимние сады. Растения будут отлично себя чувствовать круглый год.

3. Высокие изоляционные характеристики

Межпанельные швы тщательно герметизируются. Так разработчики добиваются высоких показателей тепло- и шумоизоляции.

4. Расширенные возможности

Если есть необходимость, система совмещается со стальным или алюминиевым каркасом-основой, вантами, профилем, триплексными рёбрами жёсткости. Это увеличивает сферу применения.

5. Универсальность

Технология актуальна при установке козырьков, полов, дверей, входных групп, внутренних перегородок.

6. Сочетание долговечности с простотой

Крепежи делают из нержавеющей стали. Это гарантирует надёжную фиксацию пластин. Но если какая-то панель разбивается, или развинчивается крепёж, деталь легко снять, чтобы отремонтировать или заменить. Строение секционное. Просто разбирается.

7. Безопасность

Не уступают ригельно-стоечным системам по уровню безопасности. Точечная фиксация помогает равномерно распределить нагрузку по всей паукообразной фурнитуре, которая используется при сборке. Рамы отсутствуют, но конструкция остаётся прочной.

8. Устойчивость к резким перепадам температуры

Остекление фасадов легко переносит температурные перепады. Панели не смещаются, потому что эластичные зажимы не позволяют этому произойти. Разработка не боится морозов, жары, сохраняя технические характеристики.

9. Простое обслуживание

Стеклянные панели легко отмываются от загрязнений. Не боятся влаги, кислот, щёлочи, которые могут содержаться в загазованном городском воздухе. Регулярная мойка стёкол раствором без абразивных частиц — единственная процедура, которая будет нужна для ухода.

10. Оптимальна для высоток

Выдерживает высокие ветровые нагрузки. Подойдёт для остекления фасадов разной этажности, включая высотки.

В любой системе есть недостатки. Например, планарная разработка отличается хаотичностью. Количество крепежей, пластин усложняет проектирование. Унифицированных проектов не существует. Поэтому каждый раз разработчики ищут уникальное решение, которое стоить будет соответственно.

Если инженеры сделали ошибки в проектировании, а монтажники — при сборке, избавиться от конденсата будет сложно. Повышается расход электроэнергии, которая пускается на отопление и кондиционирование здания. Стеклянный фасад будет терять больше тепла, чем обычный.

Особенности технологии

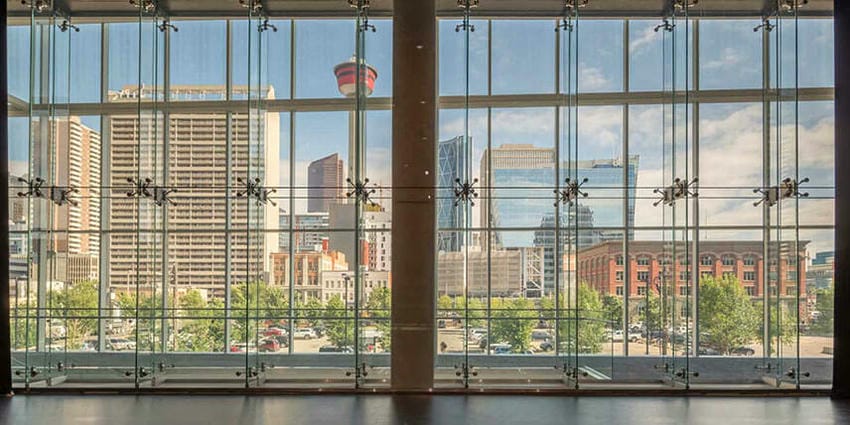

Главная особенность спайдерной системы остекления — отсутствие несущих рам между панелями. Поэтому в помещения попадает максимальное количество света, увеличивается обзор. А сама постройка выглядит лёгкой, воздушной. Каркас прочный, но незаметен глазу. Также стоит знать следующее.

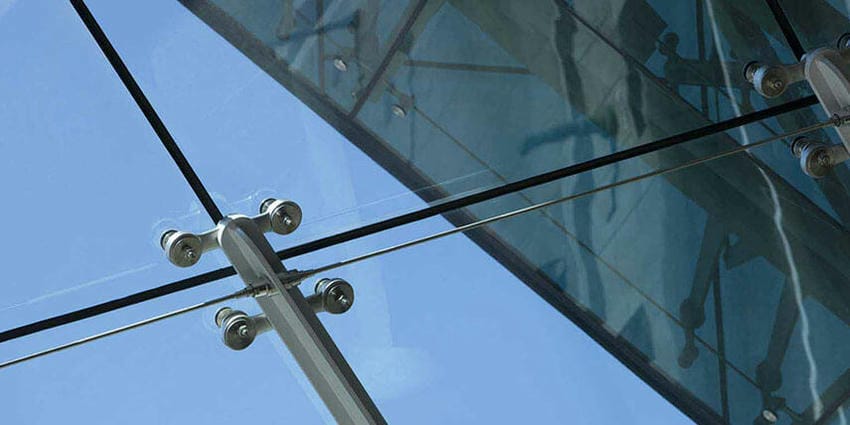

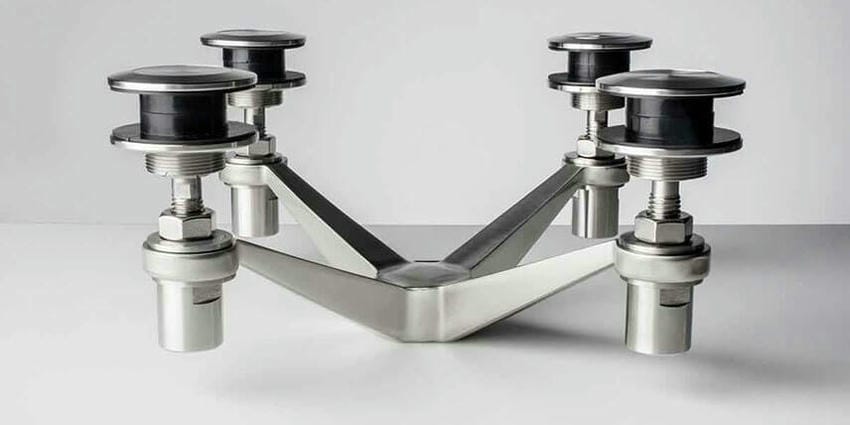

1. Кронштейны

Делаются из прочной легированной стали. Это позволяет увеличить срок эксплуатации. Количество крепёжных лап зависит от места крепления, числа стеклопакетов. Стандартный «паук» имеет 4 ноги, а фиксирует четыре стеклянные пластины. Кронштейны не дотрагиваются до стекла. Между деталями располагается рутель.

2. Рутели

Элемент крепления, который находится между стеклом с кронштейном. Разработчики предъявляют к нему особые требования:

• Стеклопакеты весят несколько сотен килограммов. Удержать их сложно. Поэтому рутель сделан из стали лучших марок, чтобы быть прочным.
• Деталь контактирует с внешней средой — осадками, УФ-лучами, сезонными перепадами температур. Негативные факторы не должны ослаблять крепление.
• Металл, стекло имеют разные коэффициенты расширения. Рутель обязан быть пластичным. Это поможет ему гасить деформационные изменения стекла, снизить внутреннее напряжение.

Кронштейны с рутелями фиксируются на несущей конструкции.

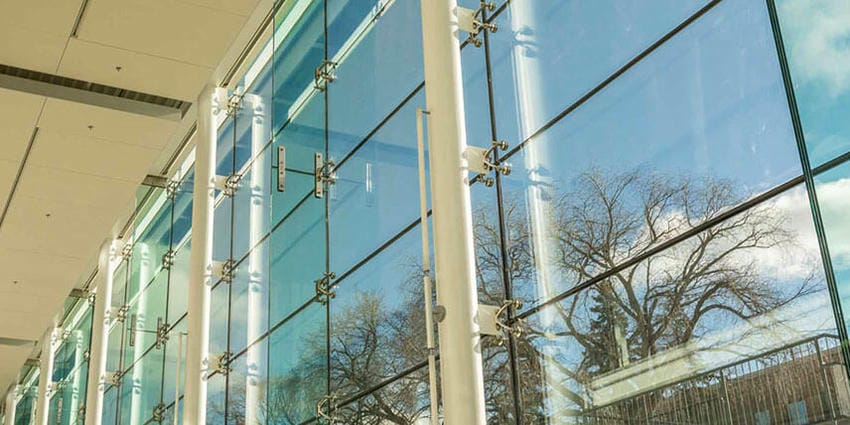

3. Несущая конструкция

Система хороша тем, что пауки-спайдеры могут крепиться на любых фасадах:

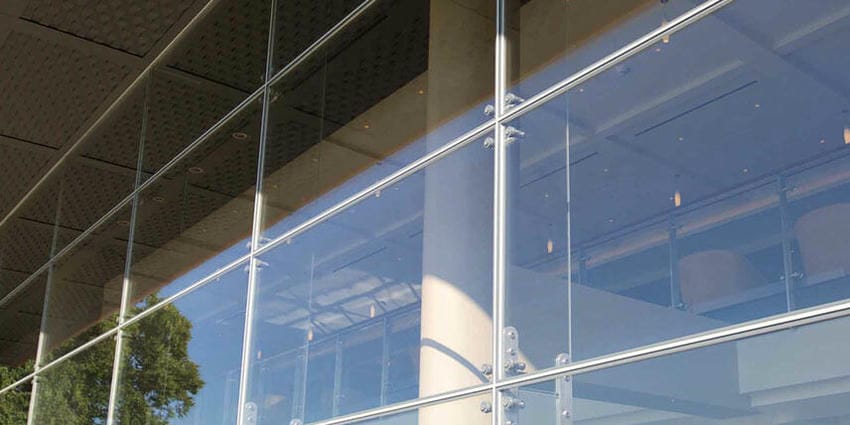

• Каркасы. Если нужно менять фасад, а на здании закреплён трубчатый или профильный каркас, пластины можно крепить на «пауках».

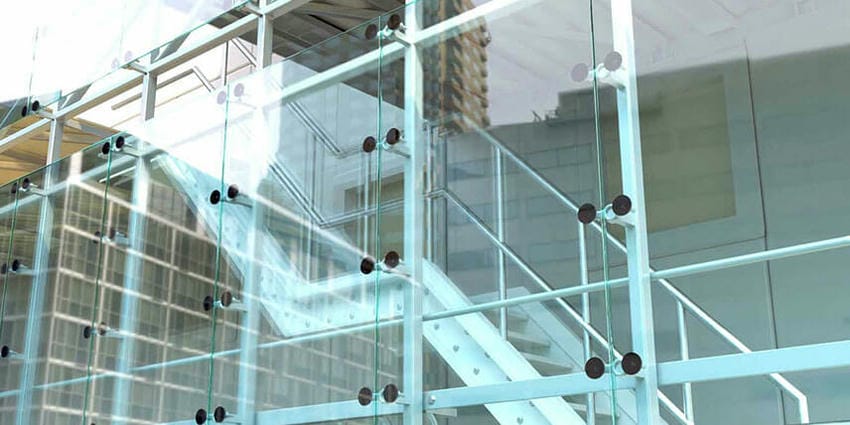

• Стоечно-ригельная система. Её используют вместе со спайдерами, чтобы закрывать стены здания.

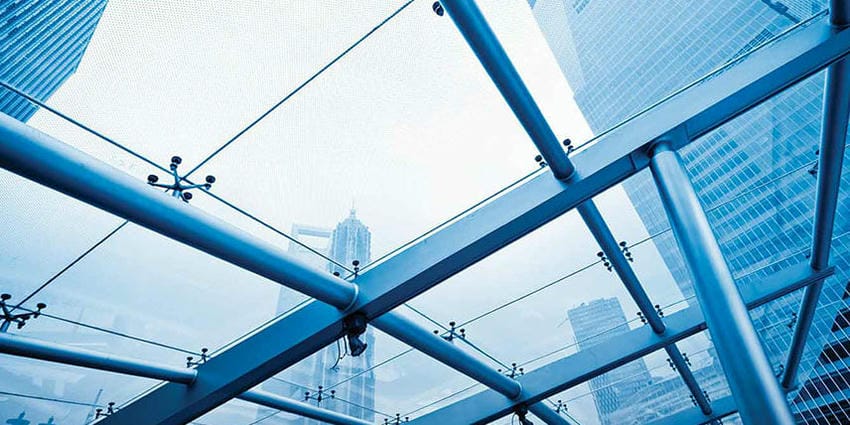

• Пространственные конструкции. С помощью спайдеров можно собрать сферы, полусферы, арки, ломанные или плоские крыши.
• Вантовая. Функцию несущих элементов выполняют колонны. Сочетается пластинами из толстого закалённого стекла.

В каких случаях нужна спайдерная система?

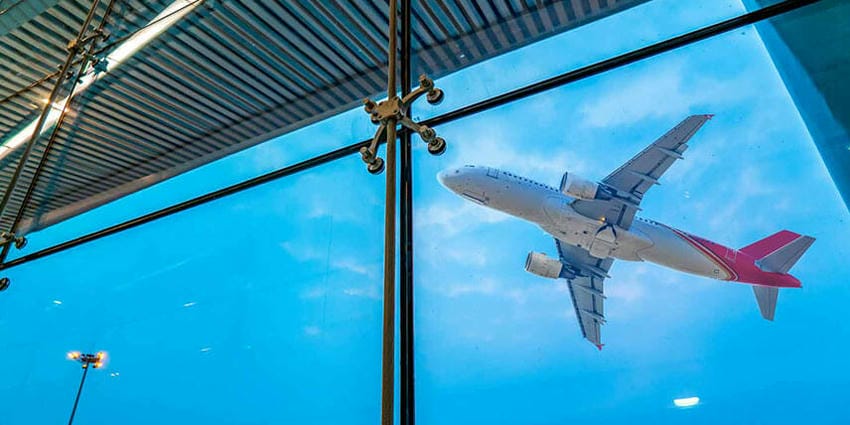

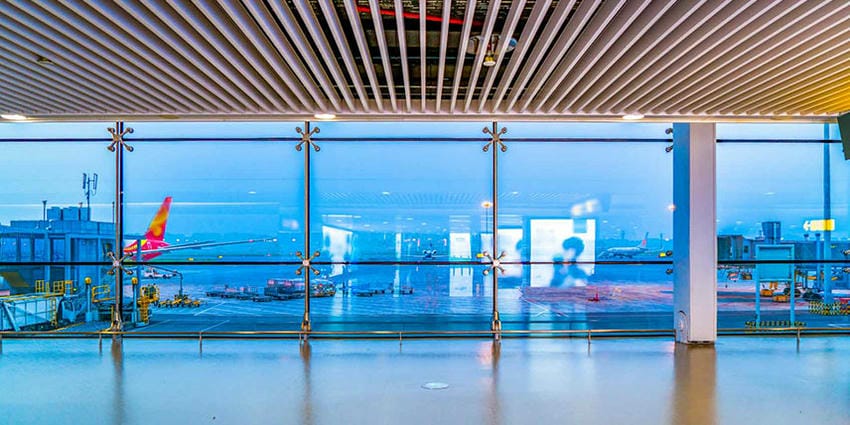

Планарное остекление применяется для облицовки крупных зданий — аэропортов, бизнес-центров, бассейнов, стадионов, музеев, зимних садов и частных домов.

Технология выбирается в нескольких случаях:

• несущие опоры не позволяют реализовать структурное остекление;
• нужно реализовать необычный проект со сложными фигурными компонентами;
• нагрузку на фундамент, стены здания нужно снизить;
• требуется ровная поверхность;
• гигантские размеры.

Широко применяются дизайнерами для создания современных интерьеров.

Материалы, которые используются при монтаже

Сборка спайдерного остекления происходит из следующих компонентов:

• Стеклопакеты или стеклянные панели. Для остекления фасадов применяются триплексные, закалённые, тонированные стёкла.
• Несущие элементов. Готовые основы зданий, стоечно-ригельные конструкции, пространственные решения, а также вантовые системы. Обязательная часть — герметик. Если использовать материалы разных цветов, можно придать строению нужный дизайн.
• Крепёжные кронштейны. Прикрепляют стеклянную пластину или стеклопакет к опорным элементам. В базовом исполнении имеет четыре ноги, но могут выбираться другие решения. Изготавливаются из нержавеющей стали.
• Подвижные шарниры. Отвечают за баланс всей системы остекления — перераспределяют нагрузки, когда при смене сезонов материалы меняют свои размеры.

Светопрозрачные элементы — самая важная и дорогая часть системы. Их цена может составить до 70% от стоимости всего проекта.

1. Триплекс

Это многослойный материал, внутри которого содержится полимерная плёнка. Она делает конструкцию прочнее. А если на панель приходится сильный удар, трещины есть, но все кусочки остаются на плёнке. Это один из самых безопасных видов стекла.

2. Закалённое

Материал, прошедший термическую обработку, в результате чего становится прочнее, устойчивее к ударам, долговечнее.

3. Тонированное

Фасад целиком делается из стекла. Чтобы обеспечить прохладный, здоровый микроклимат в жару, придётся потратить состояние на кондиционирование. Проще всего заблокировать поступление УФ-лучей. Для этого используют стёкла с напылением, которые пропускают свет, но не пропускают УФ-лучи. Они делаются прозрачными или тонированными.

Для справки! Спайдеры делаются из легированной стали. Это прочный, стойкий материал, который надёжно защищён от коррозии. Поверхность элемента может быть зеркальной, матовой, хромированной или окрашенной полимерной краской.

Технология монтажа

Не существует единой общепризнанной схемы монтажа. В каждом случае инженеры разрабатывают индивидуальное решение. Учитывают особенности здания, вес системы, размеры панелей, формы, прочие важные характеристики.

Схематично можно описать процесс так:

• В стекле делают отверстие.
• Стёкла, стеклопакеты соединяют с кронштейнами. В зависимости от условий монтажа, кронштейны фиксируют болтами. Число составляет от 1 до 4 штук.
• Со внешней стороны элементов наносится герметик.
• Происходит фиксация системы.

Спайдерное остекление получило широкое распространение при строительстве высотных зданий и построек нестандартных форм. Стеклянные фасады выглядят эффектно, а служат хорошо. Минус в том, что проектирование, сборка — сложные процессы. Для их выполнения приходится привлекать компетентных специалистов. Стоит это недёшево. Нужно применять передовые разработки, чтобы сократить количество тепла, убегающее через поверхность стеклопакета.

Такая разработка подойдёт для больших строительных проектов. Но если речь идёт о частном домостроении или многоквартирных домах, мы рекомендуем проверенные панорамные или портальные системы. Чтобы сократить затраты на коммунальные услуги и получить тёплое остекление.

Тем более что базовые пластиковые, алюминиевые, деревянные окна могут выглядеть не хуже. А тёплые алюминиевые конструкции позволяют собрать надёжные и комфортные окна с панорамным обзором с не меньшим успехом.
