Водоотводы дождевых стоков, желоба и водосточные трубы

Отвод дождевой воды и воды, образовавшейся от таяния снегов, с крыши дома выполняется через желоба и водосточные трубы. Желоба бывают настенные и навесные. Настенные желоба выполняются по металлической кровле или металлическим свесам кровли с уклоном к воронке водосточных труб.

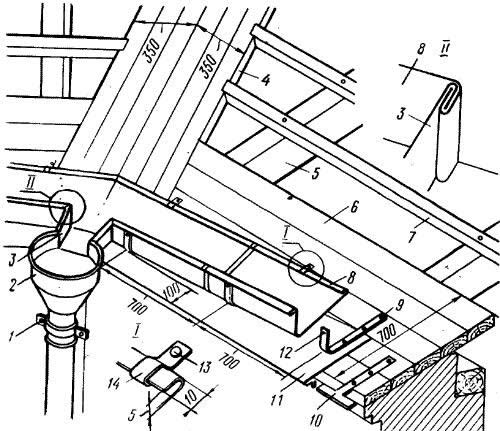

Навесные желоба выполняют отдельными лотками из кровельной стали с последующим соединением их в желоб и креплением на крючьях под стоком воды с кровли. Чаще всего настенные желоба устраивают на крышах с большими площадями покрытия, крышах сложных с криволинейными поверхностями (сводчатых, конусообразных и т.д.).

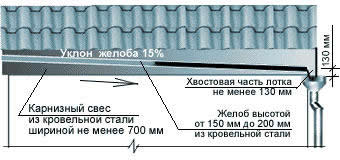

Настенные желоба должны быть высотой от 150 до 200 мм, в зависимости от площади водосбора (площади ската крыши) и расстояния между водосточными трубами. Верхние кромки желобов обделывают отворотной лентой.

Навесные желоба обычно устраивают на малых крышах. «Малыми крышами» считаются крыши на отдельных строениях, а также крыши одного строения, лежащие в разных уровнях и не соединенные между собой материалом покрытия.

Лотки желобов должны иметь ширину 105-215 мм в нижней и 160-226 мм в верхней части лотка. Верхние кромки оканчиваются отворотной лентой. Хвостовая часть лотка, подходящая под желоб, прошивается гвоздями к воронке стока.

Крючья, к которым крепят желоба, располагают на расстоянии не менее 700 мм один от другого. Листы желобов соединяют между собой и с рядовым покрытием кровли (если кровля или карнизный свес кровли выполнены из металлического листа) двойными лежачими фальцами, промазывая швы суриковой или битумной замазкой.

Трубы, отводящие воду с кровли, подвешивают вертикально на расстояние не менее 120 мм от стены. Выпускные отверстия труб располагают не выше 400 мм над уровнем тротуара (отмостки). Нижнюю часть звена труб на расстоянии 50-60 мм от конца обделывают буртиком, что позволяет увеличивать жесткость труб и предотвратить их смещение вниз.

Вертикальные швы труб выполняют лежачими фальцами шириной не более 10 мм с высадкой. В межэтажных карнизах и поясках устраивают отверстия для прохода труб. Обход этих выступающих частей с помощью колен следует допускать как исключение.

Стремена, которыми трубы крепятся к стене, располагают на стыках звеньев труб. Выпускные колена (отметы) крепят двумя стременами.

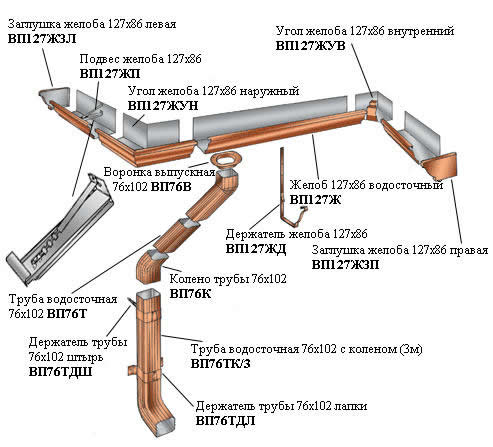

Отводы от воронок и выпускные колена выполняют из коротких звеньев труб, соединенных под углом 120о или 135о. Выходное отверстие колена располагают над поверхностью земли не выше 400 мм. Воронку водосточной трубы соединяют с лотком лежачим фальцем, для чего в обечайке воронки (верхняя часть кольца воронки) делают вырез шириной, соответствующей ширине лотка.

При изготовлении деталей водосточных труб из кровельной листовой стали выполняют:

• разметку и резку листов по выбранным размерам
• отгиб кромок и заготовку фальцев
• выгибание кровельной стали по форме изделия и соединение в фальцы
• соединение отдельных частей в изделия по заданной форме и сборка их (для колен, отливов и воронок)
• штамповку (при необходимости) кольцевых канавок жесткости из готовых звеньев водосточных труб при помощи вальцев с ручным приводом

Расход материалов

Расход материалов (в килограммах) на изготовление деталей водосточных труб из кровельной листовой стали указан в таблице:

В процессе навески водосточных труб выполняют:

• установку ухватов со сверлением электродрелью отверстий в стене и забивкой пробок
• сборку и навеску водосточных труб, в т.ч. прямых звеньев труб, отводов, воронок с лотками, по установленным ухватам
• крепление труб к ухватам, с фиксацией (зажимом) ухватов проволокой

Покрывать карнизные спуски, выполнять навеску желобов, подвешивать водосточные воронки и трубы необходимо с подмостей, выпускных лесов или подвесных люлек.
